Single Mode vs Multimode Fiber: Analýza vzdialenosti, rýchlosti a nákladov

Pri vzdialenostiach do 100 metrov poskytuje viacrežimové vlákno o 30-50 % nižšie celkové náklady na prepojenie – ale jeden režim sa stáva ekonomickou voľbou, keď akékoľvek spojenie presiahne 150 metrov alebo pri plánovaní rýchlosti 400G+.Toto neintuitívne zistenie vyplynulo z podrobnej analýzy stratégií dátových centier hyperscaler, špecifikácií IEEE a migrácií v reálnych -svetových podnikoch. Inžiniersky tím Meta zistil, že nižšie náklady na kábel v jednom režime a budúce-možnosti tesnosti skutočne prinieslinižšie celkové náklady na vlastníctvonež multimode pre ich nasadenia dátových centier 100G. Rozhodujúcim faktorom pri rozhodovaní nie je samotné stanovovanie cien optických vlákien alebo transceiverov-, ale pochopenie toho, kde leží bod prechodu vašich celkových nákladov na systém.

Odvetvie optických vlákien zažíva zásadný posun. Informuje o tom LightCountingJednorežimové transceivery 100G-800G teraz predstavujú 60 % celkového objemu trhu s transceiverom, poháňaný kúpnou silou hyperscaler, ktorý skolaboval historickú cenovú prémiu. Medzitým zostáva multimode zakorenený pre aplikácie s krátkym-dosahom, pričom údaje spoločnosti Corning zobrazujú95 % nasadených kanálov OM3 funguje do vzdialenosti 100 metrov. Táto analýza poskytuje manažérom obstarávania a sieťovým inžinierom technické údaje, nákladové modely a rozhodovacie rámce potrebné na optimalizáciu výberu vlákien pre ich špecifické scenáre nasadenia.

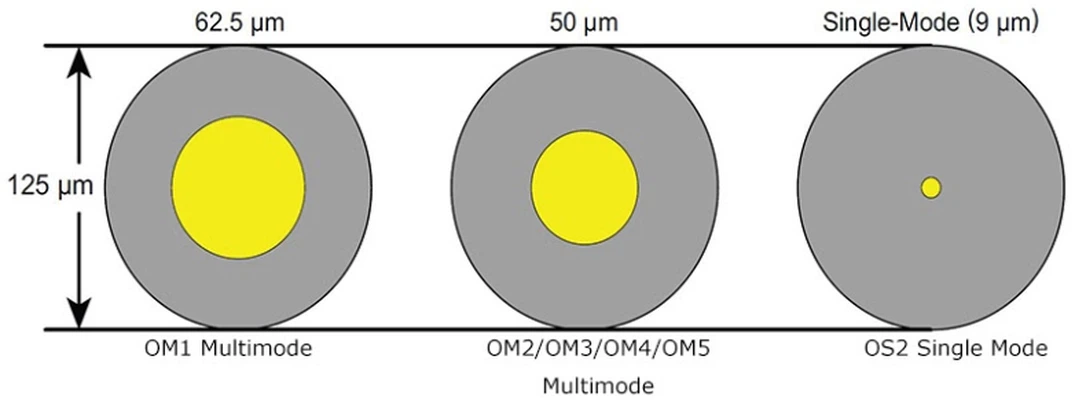

Prečo ceny káblov rozprávajú len polovicu príbehu

Konvenčný názor, že „multimode je lacnejší“, sa pri skúmaní skutočných trhových cien obracia naruby. Náklady na surové vlákno odhaľujú prekvapivú realitu:Jednorežimové vlákno OS2 stojí 0,06 – 0,10 $ za meter oproti 0,25 – 0,32 $ za meter pre OM4 multimode-60-70 % prémia za viacrežimový kábel. Tento cenový rozdiel existuje, pretože viacrežimové odstupňované-indexové jadro vyžaduje zložitejšiu výrobu ako jednorežimový krokový indexový dizajn.

Tam, kde sa multimód obnovuje, jeho nákladová výhoda je v cene transceivera. Súčasný trh (január 2025) vykazuje výrazné rozdiely:

Pre 100G spojenie na 50 metrov úplný výpočet odhaľuje: multimódová cesta stojí približne$115(optika + kábel) oproti$217pre jeden režim{0}}jasná multirežimová výhoda. Pri 150 metroch sa však táto medzera zužuje len na 74 dolárov a za hranicou 200 metrov sa multimode stáva fyzicky nemožným pre 100G, zatiaľ čo jeden režim pokračuje bez problémov.

Thebod prechodu sa vyskytuje medzi 200-250 metramipre aplikácie s rýchlosťou 100 Gbps. Organizácie musia pred prijatím rozhodnutí o obstarávaní vypočítať svoje špecifické rozdelenie dĺžky prepojenia.

Limity vzdialenosti IEEE 802.3 by mal poznať každý inžinier

Normy IEEE 802.3 definujú tvrdé fyzikálne limity, ktoré obmedzujú výber vlákien. Pochopenie týchto špecifikácií zabráni nákladným zlyhaniam nasadenia.

Maximálne vzdialenosti multimódového vlákna podľa stupňa

*N/S=Nie je podporované. OM4 môže dosiahnuť 550 m pri 10 G s optimalizovaným vláknom podľa rozšírenej špecifikácie TIA.

Modálna šírka pásma (EMB) priamo určuje tieto limity. OM32 000 MHz·kmhodnotenie obmedzuje 10G na 300 metrov, zatiaľ čo OM44 700 MHz·kmrozširuje to na 400-550 metrov. Fyziku nemožno obísť – prekročenie týchto vzdialeností spôsobuje bitové chyby a zlyhania spojov bez ohľadu na kvalitu zariadenia.

Jediný režim úplne eliminuje modálny rozptyl. Jedno vlákno OS2 podporuje rýchlosti od 1G do 400G so samotnými zmenami transceivera:

Táto schopnosť „jednoraz nasadiť, inovovať elektroniku“ vysvetľuje, prečo sa Meta, Google a AWS štandardizovali na jeden režim pre chrbticovú-vrstvu infraštruktúry.

Celkové náklady na vlastníctvo odhaľujú skutočnú ekonomiku

Správna analýza TCO musí zohľadňovať inštalačné náklady, cykly modernizácie a skryté náklady na výmenu vlákien v obsadených zariadeniach. Údaje zo skutočného-sveta ukazujú, ako sa z počiatočných úspor môžu stať dlhodobé-záväzky.

Scenár: 200-linkové plánovanie podnikového nasadenia 10G→100G migrácia

Pre tento scenár s krátkymi, konzistentnými bežiami poskytuje multimodeÚspora 21 480 €. Táto analýza však predpokladá nulovú výmenu vlákien-, čo je riskantný predpoklad vzhľadom na zmeny zariadenia vo viac-ročnom horizonte.

Multiplikátor skrytých nákladov: výmena vlákien v obsadených zariadeniach

Keď 15 – 20 % prepojení vyžaduje modernizáciu z dôvodu obmedzení vzdialenosti alebo rozšírenia zariadenia, ekonomika sa dramaticky zmení. Náklady na výmenu vlákien v obývaných zariadeniach40-75 € za meter-3-4× náklady na inštaláciu novej konštrukcie. Ak len 40 z týchto 200 prepojení vyžaduje výmenu pri priemernej dĺžke 120 metrov:

Tento jediný faktor posúva viacrežimové 5-ročné TCO€55,800, vytváranie jedného režimu€48,480ekonomická voľba a zároveň poskytuje možnosť aktualizácie 400G+.

Odporúčania mierky dátového centra

• Malé dátové centrá (<500 servers): Multimode OM4 zvyčajne optimálne. Kratšie trasy pod 100 m, nižšie počty transceiverov zväčšujú prémiu v jednom režime a rýchlosti 10G-25G postačujú pre väčšinu aplikácií.
• Stredné dátové centrá (500 – 5 000 serverov): Vyžaduje sa hodnotenie-od{1}}prípadu. Zmiešané vzdialenosti vyžadujú analýzu konkrétnej distribúcie spojenia. Ak akékoľvek chrbticové spojenie presiahne 150 m, jeden režim pre chrbticovú vrstvu s multimódom pre prístup dáva ekonomický zmysel.
• Large data centers (>5 000 serverov): Uprednostňuje sa jednoduchý režim. Väčšie vzdialenosti medzi chrbtovými/listovými prepínačmi, 100G-štandardná rýchlosť 400G a budúcnosť-kritická. Hyperscalery univerzálne prijali tento prístup – analýza celkových nákladov na prepojenie od spoločnosti Meta ukázala, že jeden režim bol skutočne lacnejší pri 100 G pri zohľadnení všetkých komponentov.

Zasvätené znalosti od sieťových inžinierov v tejto oblasti

Diskusie na fóre odhaľujú praktické úvahy, ktoré sa v dokumentácii dodávateľa objavujú len zriedka. Tieto poznatky pochádzajú od inžinierov, ktorí riešia problémy so skutočnými nasadeniami.

Stratégie hyperscaler odhaľujú smerovanie odvetvia

Meta, Google, Microsoft a AWS spoločne prevádzkujú infraštruktúru na úrovniach, ktoré poskytujú prehľad o optimálnych stratégiách optických vlákien roky pred prijatím podniku.

Rozhodnutie spoločnosti Meta o migrácii 100G

Inžiniersky tím spoločnosti Meta vykonal vyčerpávajúcu analýzu celkových nákladov na prepojenie, v ktorej porovnával tri scenáre pri rýchlosti 100 Gb/s: paralelný multimód, paralelný single mode a duplex single mode. Ich záver spochybnil konvenčnú múdrosť:Celkové náklady na prepojenie v jednom režime (vlákno + patch panely + transceivery) boli nižšienapriek vyšším cenám transceiverov. Menej vlákien a patch panelov kompenzujú prémiu transceivera. Následne prispeli špecifikáciou CWDM4-OCP do projektu Open Compute Project s uvoľnenými parametrami (dosah 500 m namiesto 2 km, rozpočet spojenia 3,5 dB namiesto 5 dB) optimalizovanými pre ekonomiku dátového centra.

Meta teraz prevádzkuje 24 areálov dátových centier s 94 samostatnými zariadeniami s celkovou rozlohou 48 miliónov štvorcových stôp. Ich topológia F16 s prepínačmi Minipack podporuje flexibilnú konektivitu 100G/200G/400G s optikou FR4 LITE optimalizovanou pre až 500 m optických spojení.

Inovácia dutého{0}}vlákna spoločnosti Microsoft

Microsoft nasadil1 280 kilometrov dutého-vláknaprepravu výrobnej prevádzky. Svetlo prechádza vzduchovým jadrom namiesto skla, čím sa dosahujeO 33% nižšia latenciaa o 45 % rýchlejšie prenosové rýchlosti. Pre školiace úlohy AI a finančné aplikácie citlivé na latenciu- je táto technológia-kedysi považovaná za experimentálnu-teraz produkčne-pripravenú pre organizácie, ktoré chcú investovať do špičkovej-infraštruktúry.

Ich podniková prípadová štúdia z ústredia Puget Sound demonštruje praktickú návratnosť investícií: nasadenie vlastnej optickej sieteRočná úspora ~ 2 milióny dolárovoproti lízingu, pričom návratnosť investície trvá menej ako dva roky a doba poskytovania rezerv sa skráti z mesiacov na jeden deň.

Prístup spoločnosti Google k prepínaniu optických obvodov

Sieť Jupiter spoločnosti Google dodávaŠírka pásma 13 petabitov/sekundapomocou prepínania optických obvodov-na báze MEMS, ktoré dynamicky mapuje vstup na výstupné vlákna. To vytvára ľubovoľné logické topológie bez réžie smerovania paketov, čo umožňuje prírastkové budovanie siete a bezproblémové zvyšovanie rýchlosti bez prepájania. Ich prístup demonštruje, že pri budovaní-škálových štruktúr softvérovo-definované optické prepínanie poskytuje flexibilitu, ktorej sa topológie pevných vlákien nemôžu rovnať.

Mierka AWS odhaľuje skryté zložitosti

AWS funguje znova9 miliónov kilometrov optických káblov-dosť na 11-krát pretiahnutie zo Zeme na Mesiac a späť. Ich najväčšie dátové centrum AI obsahuje100,000+ optických pripojenív jedinej budove. V tomto rozsahu sa spoločnosť AWS posunula od optiky komodít k vlastným-špecifikovaným dizajnom, pričom teraz definuje svoje vlastné štandardy pre dodávateľov namiesto prijímania-širokých špecifikácií odvetvia. Používajú 400G-DR4+ na interné pripojenia s krátkym-dosahom a 400G-LR4 na externé pripojenie ISP a do výroby zaviedli duté-vlákno pre aplikácie citlivé na{12}}latenciu.

Prechod 400G/800G a otázka prežitia viacerých režimov

Priemysel rýchlo migruje na 400G, s 800G a 1,6T na obzore. Pochopenie toho, ako tento prechod ovplyvňuje výber vlákien, je rozhodujúce pre rozhodovanie o obstarávaní s viac-ročným horizontom.

Multimode 400G zostáva životaschopné-v rámci prísnych limitov

IEEE 802,3 cm (2020) štandardizované dve 400G multimódové možnosti:

• 400 GBASE-SR8: 8-vláknové páry, jedna vlnová dĺžka (850nm), dosah 70m na ​​OM3 a 100m na ​​OM4/OM5
• 400 GBASE-SR4.2: 4-vláknové páry, duálna vlnová dĺžka (850/910nm), dosah 100m na ​​OM4 a 150m na ​​OM5 pomocou SWDM

V prípade špičkových--rackových prepínačov a serverových pripojení do 100 metrov tieto štandardy zachovávajú cenové výhody multimódu. Transceiver 400G SR8 na$219oproti DR4 single mode at$549predstavuje značné úspory v rozsahu.

Jediný režim dominuje mimo dosahu

Pre každé nasadenie 400G s prepojeniami presahujúcimi 100{4}}150 metrov sa jeden režim stáva povinným. Poskytuje štandard 400GBASE-DR4Dosah 500 m na duplexnom jednovidovom vlákne-dostatočné pre väčšinu pripojení chrbticovej{1}}vrstvy dátového centra. Zobrazujú sa údaje LightCounting40 % nárast dodávok 400G/800G transceiverov v roku 2024, s 800G vysielačmi a prijímačmi100 % medziročný-medzi{2}}ročný nárast.

Infraštruktúra AI urýchľuje prijatie jedného režimu

Tréningové klastre AI vytvárajú bezprecedentné vzorce premávky na východe-západe, ktoré zdôrazňujú tradičné sieťové architektúry. Pripojenia NVIDIA NDR InfiniBand používajú 400/800G SR4/SR8 a DR4/DR8 transceivery, pričom každý GPU vyžaduje šesť zásuvných transceiverov, pričom každý spotrebuje približne 30 W. Požiadavky na hustotu šírky pásma{10}}400 Gbps na pripojenie GPU, 3,2 Tbps na server s 8 GPU-uprednostňujte produkt s vyššou šírkou pásma{1}}v jednom režime.

Prognózy priemyselných analytikov naznačujú, že do roku 2027viac ako 70 % pripojení dátových centier AI bude používať hybridné systémy MTP alebo MTP-LC, s jednorežimovým vláknom ako štandardom pre akékoľvek pripojenie mimo horného-{1}}racku.

Rámec rozhodovania o obstarávaní a bežné chyby, ktorým sa treba vyhnúť

Efektívne obstarávanie vlákien si vyžaduje skôr systematické hodnotenie ako nedodržiavanie historických možností.

Troj{0}}krokový proces výberu

Kritické chyby pri obstarávaní, ktoré zvyšujú celkové náklady

• Výpočet nákladov na kábel bez nákladov na transceiver: Vysielače a prijímače často predstavujú 60 – 80 % celkových nákladov na prepojenie pri 40G a vyššej
• Za predpokladu, že všetky behy zostanú krátke: Reorganizácie zariadení, presuny zariadení a rozširovanie kapacity pravidelne rozširujú požiadavky na prepojenie
• Určenie OM1/OM2 pre každú novú inštaláciu: Tieto staršie typy vlákien nemôžu podporovať 10G nad 82 metrov; vždy uveďte minimum OM3, najlepšie OM4
• Miešanie konektorov APC a UPC: Zelený (APC) a modrý (UPC) konektor nie sú zameniteľné; miešanie spôsobuje vysokú stratu vloženia a fyzické poškodenie
• Preskočenie kontroly pred testovaním: Znečistenie spôsobuje 80 % porúch; pred preberacou skúškou vždy vyčistite a skontrolujte

Požiadavky na testovanie a prijatie

TIA-568.3-D vyžaduje na certifikáciu testovanie úrovne 1 (sada testov optickej straty). Zadajte maximálnu stratu konektora0,75 dB na spárovaný pára maximálna strata spoja0,1 dB pre fúzne spoje. Pre kritickú infraštruktúru vyžaduje testovanie úrovne 2 (OTDR) na charakterizáciu jednotlivých udalostí a overenie kvality spojenia. Požadujte obojsmerné testovanie OTDR a zdokumentované stopy pre všetky odkazy.

Záver: Správna voľba závisí od vášho konkrétneho kontextu

Jednorežimové verzus multimódové rozhodnutie vzdoruje univerzálnym odpovediam. Pre dátové centrá s konzistentným-100 miliónovým behom, nasadením ToR a rozpočtom-obmedzenými projektmi bez-požiadaviek na 400G poskytuje multimode OM4 nižšie celkové náklady. Jednorežimový operačný systém OS2 poskytuje lepšiu ekonomiku a eliminuje budúce obmedzenia pri aktualizácii pre chrbticové siete kampusov, prepojenia medzi budovami, rozsiahle dátové centrá a akékoľvek plánovanie nasadenia pre rýchlosti 400G.

Pri rozhodovaní o obstarávaní by sa mali riadiť tri kľúčové poznatky: Po prvé,vláknový kábel predstavuje menšiu nákladovú zložku-Jednorežimový kábel je v skutočnosti o 60 – 70 % lacnejší ako viacrežimový, pričom rozdiel v celkových nákladoch spôsobujú transceivery. po druhé,bod prechodu sa vyskytuje okolo 200-250 metrovpre nasadenia 100G, po prekročení ktorých sa jeden režim stáva technicky požadovaným a ekonomicky lepším. po tretie,výmena vlákna v obývaných zariadeniach stojí 3-4× viac ako nová inštalácia-akékoľvek riziko budúcej re{1}}kabeláže posúva kalkul smerom k budúcej-možnosti tesnosti s jedným režimom.

Priemyselná trajektória je jasná: hyperscalery sa štandardizovali na jeden režim pre chrbticovú infraštruktúru, 100G-800G jednorežimové transceivery teraz predstavujú 60 % objemu trhu a požiadavky na dátové centrá AI urýchľujú tento prechod. Organizácie, ktoré dnes investujú do optických vlákien, by mali svoje rozhodnutia primerane zvážiť, pričom si uvedomujú, že v nasledujúcom desaťročí budú pravdepodobne požiadavky na šírku pásma, vďaka ktorým bude dnešné 400G vyzerať skromnejšie.
