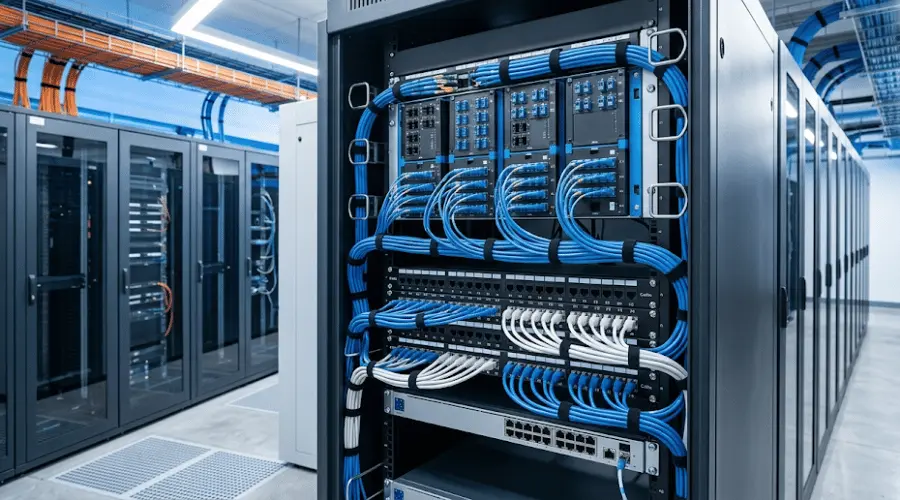

Ak hodnotíte patch panely a kazety, pravdepodobne sa pokúšate vyriešiť jeden z troch problémov: chaotická správa káblov, obmedzený priestor v racku alebo potreba podporovať budúce zmeny bez vytrhnutia celého panelu. Amodulárny kazetový patch panelposkytuje centralizované, štruktúrované miesto na organizovanie pripojení, zatiaľ čo kazety robia toto nastavenie modulárnym -, čo vám umožňuje pridávať optické, medené alebo zmiešané-médiá po častiach.
Pre väčšinu sieťových tímov skutočnou otázkou nie je, či sú patch panely užitočné. Ide o to, ako zvoliť správnu kombináciu pre vaše prostredie. Toto rozhodnutie závisí od typu média, kompatibility konektora, hustoty portov, spôsobu inštalácie a miery flexibility, ktorú potrebujete pre budúce presuny, pridania a zmeny. Tento sprievodca vás prevedie každým z týchto faktorov a pomôže vám prispôsobiť panelový a kazetový systém vášmu skutočnému nasadeniu.
Čo je to kazeta s prepojovacím panelom?
Patch panel je pasívny bod pripojenia používaný na organizáciu a distribúciu sieťovej kabeláže. Neprepína ani nesmeruje premávku. Namiesto toho vytvára štruktúrovaný koncový bod, kde je možné efektívne prepájať, označovať a opravovať káble. Patch panely sú štandardnou infraštruktúrou v dátových centrách, telekomunikačných miestnostiach a podnikových sieťach a sú definované ako súčasť subsystému štruktúrovanej kabeláže vANSI/TIA-568rodina noriem.
Kazeta je modulárna jednotka, ktorá sa zmestí do kompatibilného panelu alebo krytu. Namiesto toho, aby sa celý panel riadil pevným rozložením konektorov, kazetový{1}}dizajn vám umožňuje inštalovať jednotlivé moduly vytvorené pre konkrétne typy médií alebo rodiny konektorov. To znamená, že môžete nakonfigurovať jeden krytpatch káble z optických vlákien, medený Ethernet alebo kombináciu oboch - a prekonfigurujte sekcie neskôr bez výmeny celého panela.
Patch Panel vs. Switch: Bežný zmätok
Patch panel organizuje a prezentuje pripojenia. Sieťový prepínač aktívne presúva prevádzku medzi zariadeniami. Jedným je pasívna kabelážna infraštruktúra; druhým je aktívne sieťové zariadenie. Ak je vaším cieľom lepšia organizácia káblov, jednoduchšie krížové{3}}pripojenie a čistejší prístup k údržbe, potrebujete prepojovací panel -, nie výmenu prepínača. Ak potrebujete pochopiť, ako sa v praxi spájajú, proces zvyčajne zahŕňa spustenieštruktúrovaná medená alebo vláknitá kabelážz koncových bodov do panelu, potom pomocou krátkych prepojovacích káblov z panelu do prepínača.
Vláknové vs. meď vs. zmiešané-kazety s médiami: ktoré by ste si mali vybrať?
Prvým rozhodnutím v každom procese výberu kazety je typ média. Vaše prostredie kabeláže určuje, či potrebujete kazety s optickými vláknami, medené kazety alebo zmiešaný-mediálny prístup.
Kazety s optickými vláknami
Vláknové kazety sú navrhnuté pre vysoko{0}}rýchlostné a{1}}pásmové pripojenia a sú dominantnou voľbou v chrbticových prepojeniach dátových centier, telekomunikačných sieťach a podnikových uplinkoch. V závislosti od dizajnu podporujú štýly konektorov vrátane LC, SC,MPO a MTP. Konektory MPO sa riadia normami IEC 61754-7 a TIA-604-5 (FOCIS 5), zatiaľ čo MTP je verzia so zvýšeným výkonom chránená ochrannou známkouUS Conecs užšími mechanickými toleranciami a nižšou stratou vloženia.
Ak vaše prostredie zvláda prenos 10G, 40G, 100G alebo 400G, východiskovým bodom sú zvyčajne kazety s vláknami. Poskytujú vysokú hustotu portov na kompaktnom pôdoryse a zjednodušujú prechod od diaľkových káblov k individuálnym duplexným pripojeniam na čelnej strane panela.
Medené kazety
Medené kazety sú vyrobené pre prostredia-založené na Ethernete, zvyčajne s rozhraniami RJ45. Sú bežné v kancelárskych LAN, univerzitných sieťach a nasadení, kde sa väčšina koncových bodov stále pripája cez Cat5e, Cat6 aleboCat6A kabeláž. Medená kazeta ponúka modulárnu alternatívu k plne pevnému medenému panelu, čo uľahčuje budúce rekonfigurácie - najmä v prostrediach, kde sa priradenia portov často menia.
Pri výbere medených kaziet sa uistite, že kategória kazety zodpovedá alebo presahuje kábel, ktorý používate. Inštalácia kazety Cat5e na chod Cat6A obmedzuje výkon na najslabší komponent v kanáli podľa pravidiel výkonu kanála TIA-568.
Kazety so zmiešanými{0}} médiami
Zmiešané{0}}konfigurácie médií umožňujú optické aj medené pripojenie v rámci rovnakého panelového krytu. Toto je obzvlášť užitočné počas fázových aktualizácií siete -, napríklad keď potrebujete ponechať medené koncové body aktívne počas zavádzaniajednovidové optické uplinkydo nového segmentu chrbtice. Namiesto udržiavania samostatných panelov pre každý typ média, prístup so zmiešanými-kazetovými médiami zjednocuje všetko do jedného stojana.
V praxi sú zmiešané-médiá jedným z najsilnejších argumentov pre výber modulárneho kazetového systému. Znižuje počet samostatných panelov, ktoré potrebujete, a podporuje postupnejšiu migráciu zo staršej medi na vlákno.
Rýchle porovnanie
| Typ | Najlepšie pre | Hlavná výhoda | Pozor na |
|---|---|---|---|
| Vláknové kazety | Chrbtová kosť, uplinky, vysokorýchlostné{0}}linky | Vysoká hustota a čistejšie riadenie vlákien | Kompatibilita konektorov a správa polomeru ohybu |
| Medené kazety | Kancelárske siete LAN, nasadenia náročné na RJ45 | Známe rozhrania, jednoduchá organizácia medi | Kategória musí zodpovedať výkonnostnej triede kábla |
| Zmiešané{0}}nastavenia médií | Hybridné siete a fázované prechody | Konsoliduje vlákna a meď do jedného krytu | Zložitosť plánovania a kontroly kompatibility{0}}viacerých systémov |
Prečo používať modulárne prepojovacie panely a kazety?
Najväčšou výhodou modulárneho kazetového systému nie je nespracovaná rýchlosť -, prepojovací panel je pasívny a nezosilňuje ani nespracováva signály. Skutočná hodnota je v kontrole infraštruktúry: ako ľahko môžete spravovať, udržiavať a prispôsobovať svoju kabeláž v priebehu času.
Čistejšie vedenie káblov
Patch panely premenia rozptýlené káblové koncovky na štruktúrované, označené usporiadanie. V preplnenom stojane, kde viaceré tímy vykonávajú zmeny v priebehu mesiacov alebo rokov, táto štruktúra zabraňuje postupnému hromadeniu neoznačenej, zamotanej kabeláže, ktorá spôsobuje bolestivé odstraňovanie problémov. Dobre organizovaný panel-sjasne identifikované konektoryznamená, že technik môže sledovať, overovať a{0}}opravovať port v priebehu niekoľkých minút a nie hodín.
Jednoduchšie presuny, pridania a zmeny
Sieťové porty nezostávajú statické. Tímy pridávajú zariadenia, premiestňujú koncové body, inovujú uplinky a menia využitie priestoru v stojane. Modulárny dizajn kazety vám umožňuje prekonfigurovať jednotlivé časti panelu bez toho, aby ste museli prerábať celú prednú stranu. V jednom bežnom scenári je možné pri migrácii kancelárskej zóny z Ethernetu na optické vlákno vymeniť 24{5}portovú medenú kazetu za 24-portovú optickú kazetu – nie je potrebné žiadne nové puzdro.
Ako prepojovacie panely šetria miesto v stojane
Modulárny panel spája rôzne typy pripojenia do jednej stratégie krytu. Namiesto vyhradenia jedného 1U panelu pre optické uplinky a druhého pre medené koncové body, môžete umiestniť oba v rovnakomobal z vlákien s vysokou{0}}hustotou. V skriniach s-obmedzeným priestorom to môže uvoľniť jednu alebo dve stojanové jednotky -, čo je dôležité, keď s každým U priestoru sú spojené priame náklady.
Lepšia škálovateľnosť a použiteľnosť
S rastúcou hustotou prístavov sa zvyšujú aj náklady na zlú organizáciu. Dobre{1}}vybraný kazetový systém zjednodušuje budúce rozširovanie, najmä ak necháte otvorené priestory pre rast a použijete štandardnú stopu, ktorú môže váš tím znova získať neskôr. Praktickým pravidlom je naplánovať si aspoň 20 – 30 % voľnej kapacity namiesto úplného zaplnenia každého slotu v prvý deň.
Ako si vybrať správny prepojovací panel a nastavenie kazety: 5-krokový rámec?
Nasledujúcich päť krokov tvorí opakovateľný výberový rámec. Sú zoradené tak, že každé rozhodnutie zužuje možnosti pre ďalšie.
Krok 1 - Potvrďte typ média a štýl konektora
Začnite otázkou, od ktorej závisí všetko ostatné: podporujete vlákno, meď alebo oboje? Potom zúžte podľa rodiny konektorov. Pre vlákno to znamená identifikovať, či potrebujete LC duplex, SC, prípMPO/MTP multi{0}}vláknové konektory- a či je aplikácia singlemode (OS2) alebo multimode (OM3/OM4/OM5). V prípade medi potvrďte kategóriu kábla a či potrebujete tienené (STP/FTP) alebo netienené (UTP) rozhrania. Ak je tento krok vágny, každé následné rozhodnutie sa zmení.
Krok 2 - Vyhodnoťte hustotu portov v porovnaní s dostupným priestorom v stojane
Nevyberajte si systém len na základe maximálneho počtu portov vytlačeného na údajovom liste. Zamyslite sa nad tým, koľko pripojení potrebujete teraz, koľko ich budete potrebovať o 12 – 24 mesiacov a koľko máte fyzického priestoru v racku. A1U modulárny patch panelmôže obsahovať 24 až 144 optických portov v závislosti od konfigurácie kazety -, ale vyššia hustota znamená užšie vedenie káblov a viac disciplíny pri správe polomeru ohybu.
Krok 3 - Rozhodnite sa medzi vopred-ukončenými a poľnými-ukončenými návrhmi
Vopred{0}}ukončené kazety prichádzajú z výroby-otestované s už nainštalovanými konektormi, čo urýchľuje nasadenie a znižuje-pracovitosť na mieste. Prístupy ukončené v poli-ponúkajú viac prispôsobenia, ale vyžadujú spájanie alebo spojovanie na mieste. Vopred-dokončené návrhy sú zvyčajne vhodnejšie, keď na rýchlosti a konzistencii nasadenia záleží viac ako na flexibilite v teréne -, najmä v štandardizovaných prostrediach dátových centier, kde sa každý stojan riadi rovnakou šablónou. Ak hodnotíte možnosti pred-ukončených vlákien,káblové zväzky MTPsú bežnou súčasťou tohto prístupu.
Krok 4 - Skontrolujte dostupnosť, označovanie a prístup údržby
Panel, ktorý na produktovej fotografii vyzerá efektívne, môže byť v živom stojane frustrujúci, ak technici nemôžu ľahko dosiahnuť, sledovať alebo preoznačovať porty. Vyhodnoťte prístup k prednému a zadnému káblu, vôľu smerovania prepojok a viditeľnosť štítkov v skutočných podmienkach osvetlenia stojana. V skrini 42U s vybavením nad a pod panelom je prístup zozadu pre káble kufra často faktorom, ktorý určuje, či inštalácia zostane udržiavateľná aj po šiestich mesiacoch zmien. Aj tu záleží na polomere ohybu - norma ANSI/TIA-568.3 špecifikuje minimálne požiadavky na polomer ohybu pre optické káble a porušenie týchto limitov v preplnenom paneli môže znížiť výkon spojenia.
Krok 5 - Plán pre rast a budúcu migráciu
Nenavrhujte len pre dnešný počet portov. Nechajte otvorené kazetové sloty pre rozšírenie, výmenu konektorov alebo postupnú migráciu z medi na vlákno. Modulárny kazetový systém je najcennejší, keď ho aktívne používate ako stratégiu rastu -, nielen ako iné rozloženie predného panela. Ak predpokladáte prechod na vyššiu-rýchlosť optického vlákna (napríklad upgrade z 10G na 40G/100G pomocouMPO kmeňová kabeláž), vyberte kryt a pôdorys kazety, ktorý podporuje vašu aktuálnu aj cieľovú konfiguráciu.
Prípady použitia: Prispôsobenie kazetových systémov skutočným prostrediam
Fibre chrbtica dátového centra
V dátovom centre je prioritou hustota, rýchlosť a schopnosť poskytovať služby vo veľkom rozsahu. Vláknové kazety sMPO-do-modulov LCsú tu najbežnejšie konfigurácie. Hlavný kábel MPO vstupuje do zadnej časti kazety a predná strana predstavuje jednotlivé duplexné porty LC na pripojenie k prepínačom a serverom. Tento dizajn zjednodušuje správu batožinového priestoru a umožňuje rýchle{2}}zmeny na úrovni portu. Výber kaziet singlemode vs. multimode závisí od vašich vzdialeností spojenia a požiadaviek na transceiver - OM4 multimode podporuje 100G SR4 až do 100 metrov, zatiaľ čo OS2 singlemode pokrýva dlhšie trasy chrbtice.
Office LAN s medenými koncovými bodmi
V kancelárskej sieti, kde sú koncové body prevažne RJ45, poskytujú medené kazety čistejšiu alternatívu k pevným dierovacím panelom. Výhodou nie je maximálna hustota -, ale udržiavateľnosť. Keď sa preskupením podlahy zmení priradenie portov, výmena alebo prekonfigurovanie modulárnej medenej kazety je rýchlejšia a menej rušivá ako opätovné{5}}ukončenie pevného panelu. Pre kancelárie prevádzkujúce kombináciuPatch káble Cat5e a Cat6, modulárne panely vám tiež umožňujú organizovať rôzne kategórie káblov podľa slotu pre kazety.
Prechod hybridného prostredia z medi na vlákno
Postupná inovácia siete je miesto, kde-dizajn kaziet so zmiešanými médiami dokazuje svoju hodnotu. Ak potrebujete ponechať porty medenej prístupovej vrstvy-aktívne počas zavádzaniaOM3 multimódové vláknov prípade nových uplinkov umožňuje zmiešaný{0}}mediálny prístup obidva súčasne existovať v rovnakom kryte. Ako migrácia postupuje, medené kazety sa vymieňajú za kazety s vláknami po jednej zóne - bez narušenia zvyšku panelu. Toto je často cesta s najnižším{4}}rizikom pre organizácie, ktoré nedokážu ospravedlniť úplné zníženie v rámci jedného obdobia údržby.
Bežné chyby, ktorým sa treba vyhnúť
Výber systému len na základe počtu portov.
Vysoká hustota znie lákavo, ale ak je ťažšie smerovať, označovať alebo servisovať panel, prevádzkové náklady rýchlo rastú. Rozloženie s o niečo nižšou-hustotou a lepším prístupom spredu a zozadu je často-lepšou dlhodobou voľbou -, najmä v prostrediach, kde technici potrebujú vykonávať zmeny pod časovým tlakom.
Za predpokladu, že stopy kaziet a panelov sú univerzálne zameniteľné.
Kompatibilita sa líši podľa systému, štýlu konektora a výrobcu. Kazeta v štýle LGX- od jedného dodávateľa nemusí správne sedieť v kryte iného dodávateľa. Pred štandardizáciou vždy skontrolujte, či sú kazeta, kryt a káblové rozhranie navrhnuté tak, aby spolupracovali. Toto je obzvlášť dôležité sadaptéry z optických vlákien, kde malé mechanické rozdiely môžu ovplyvniť stratu vloženia.
Ignorovanie zadnej časti stojana.
Predné-porty môžu vyzerať čisto, ale vedenie káblov, polomer ohybu a správa kufra za panelom často určujú, či systém po nasadení zostane udržovateľný. Štandardy priemyselnej kabeláže vrátaneANSI/TIA-568a ISO/IEC 11801 zdôrazňujú riadenie dráhy a minimálny polomer ohybu ako faktory výkonu kanála a-dlhodobej spoľahlivosti.
Očakáva sa, že patch panel nahradí prepínací hardvér alebo zvýši šírku pásma.
Patch panel zlepšuje štruktúru, spravovateľnosť a flexibilitu aktualizácie. Skutočný výkon prepojenia závisí od kvality každého komponentu v kábli kanála -, konektorov, prepojovacích káblov atransceiveryna každom konci.
Plne zabalené každý slot v prvý deň.
Ak sa vaše prostredie pravdepodobne zmení - a väčšina z nich -, ponechajte aspoň niekoľko otvorených pozícií kazety pre budúce pridania, zmeny formátu konektorov alebo núdzové náhradné diely. Náklady na prázdne sloty sú teraz oveľa nižšie ako náklady na neskoršiu výmenu krytu, pretože sa vám minulo miesto.
Modulárny prepojovací panel vs. pevný prepojovací panel: Kedy je modulárny prehnaný?
Nie každá inštalácia potrebuje modulárny kazetový systém. V malom, stabilnom prostredí - povedzme, jedna-skriňa IDF s 24 medenými portami, ktorá sa roky nezmení -, môže byť pevný prepojovací panel jednoduchší a cenovo{5}}efektívnejší. Modulárne systémy pridávajú hodnotu, keď očakávate časté zmeny, zmiešané médiá, postupné inovácie alebo rast. Ak neplatí nič z toho, dodatočné náklady a zložitosť modularity sa nemusia vyplatiť. Praktická hranica je zvyčajne okolo bodu, keď spravujete viac ako jeden typ média alebo plánujete významné rozšírenie portu v priebehu nasledujúcich dvoch až troch rokov.
FAQ
Zlepšujú patch panely rýchlosť siete?
Nie priamo. Prepojovacie panely sú pasívne -, nezosilňujú ani nespracúvajú signály. Ich hodnota je v organizácii, jednoduchšej údržbe a lepšej podpore štruktúrovanej kabeláže. Nepriamo čistejšie a lepšie{4}}spravované nastavenie znižuje chyby pripojenia a uľahčuje udržiavanie správnej integrity prepojenia, čo môže zabrániť problémom s výkonom spôsobeným nedostatočnou opravou alebo poškodenými konektormi.
Môže jeden patch panel podporovať vlákno aj meď?
Áno, ak systém používa modulárne kazety kompatibilné s oboma typmi médií. Toto je jedna z hlavných výhod kazetových{1}}dizajnov panelov. Do niektorých slotov nainštalujete kazety s vláknami a do iných medené kazety, všetky do jedného krytu.
Aký je rozdiel medzi kazetou a adaptérovou doskou?
Kazeta je samostatná -modulárna jednotka, ktorá zvyčajne zahŕňa vnútorné vedenie vlákien a na prednej strane má špecifický formát konektora. Anadaptačná doskaje jednoduchší komponent, ktorý drží adaptéry vo formáte plochej dosky bez vnútorného káblového vedenia. Kazety ponúkajú väčšiu ochranu a organizáciu vlákien vo vnútri, zatiaľ čo doštičky adaptéra sú ľahšie a lacnejšie. Správna voľba závisí od vašich požiadaviek na hustotu a od toho, koľko vnútornej správy vlákien potrebujete.
Aký je rozdiel medzi patch panelom a keystone patch panelom?
Prepojovací panel lichobežníkového skreslenia využíva zaskakovacie -zásuvky lichobežníkového skreslenia, ktoré možno jednotlivo vymeniť alebo prekonfigurovať. Štandardný pevný patch panel má trvalo nainštalované porty. Panely Keystone ponúkajú väčšiu flexibilitu pre nasadenia zmiešaných-médií alebo zmiešaných{4}}kategórií, ale cena za port-je zvyčajne vyššia a zostava si vyžaduje viac práce. V prostrediach s optickými vláknami majú kazetové{7}}modulárne panely podobnú flexibilitu.
Sú modulárne patch panely lepšie ako pevné patch panely?
Závisí to od vášho prostredia. Modulárne panely sú lepšie, keď potrebujete flexibilitu, kombinované médiá alebo očakávate časté zmeny. Pevné panely sú jednoduchšie a lacnejšie pre stabilné nasadenie jedného-médií. Rozhodujúcim faktorom je väčšinou to, či sa v priebehu životnosti panelu zmení rozloženie kabeláže.
Kedy by som si mal vybrať kazety MPO/MTP?
MPO/MTP kazetysú najcennejšie v prostrediach s vysokou{0}}hustotou optických vlákien, ktoré podporujú pripojenia 40G, 100G alebo 400G. Umožňujú jeden multi{5}}vláknový hlavný kábel MPO rozvetvovať sa do jednotlivých LC alebo SC duplexných portov na čelnej strane panela. To výrazne zjednodušuje prechody medzi kmeňovými-k{8}}portu a znižuje počet káblov v ceste. Ak vaša sieť používa paralelnú optiku alebo architektúru -spine{11}} s vysokou hustotou, kazety MPO/MTP sú zvyčajne tou správnou voľbou.
Môžem kombinovať tienené a netienené medené kazety v jednej zostave?
Technicky, ak je stopa kazety kompatibilná, môžete oboje nainštalovať do rovnakého krytu. Miešanie tienených (STP/FTP) a netienených (UTP) komponentov v rovnakom kanáli sa však neodporúča, pretože nesprávne tienenie môže spôsobiť problémy s uzemnením a skutočne znížiť výkon. Udržujte každý kanál konzistentný od konca do konca.
Čo by som mal skontrolovať pred zakúpením patch panelu s vláknovou kazetou?
Potvrďte nasledujúce: typ konektora (LC, SC, MPO/MTP), režim vlákna (jednomódový OS2 alebo multimódový OM3/OM4/OM5), kompatibilitu kazety s--zapuzdrením, hustotu portov na kazetu, pred{6}}koncovku vs. pole-zakončenú a či je ukončený polomer ohybu vášho kábla Overte si tiež, žetyp leštidla konektora(UPC alebo APC) zodpovedá vašim systémovým požiadavkám.
Skracujú kazetové{0}}systémy čas inštalácie?
Vopred{0}}ukončené kazetové systémy môžu výrazne skrátiť čas inštalácie v porovnaní s ukončením na mieste. Pretože kazety prichádzajú z výroby-otestované s už pripojenými konektormi, práca na mieste-je obmedzená na montáž krytu, zasúvanie kaziet a pripojenie káblov hlavného vedenia. Štúdie od výrobcov konektorov ukázali, že vopred{5}}ukončené systémy s viacerými vláknami- môžu skrátiť čas nasadenia o 50 – 70 % v porovnaní s individuálnym spájaním-zakončením.
Ako naplánujem kapacitu patch panelov pre budúci rast?
Začnite s aktuálnym počtom aktívnych portov a potom pridajte realistický priestor pre rast počas nasledujúcich 2–3 rokov. Bežným usmernením je zabezpečiť 20 – 30 % voľnej kapacity. Zvážte nielen počet portov, ale aj to, či sa váš typ média alebo formát konektora môže zmeniť - modulárny kazetový systém vám umožňuje prispôsobiť sa tomuto posunu bez výmeny krytu. Zohľadnite plánované rozšírenia, aktualizácie technológií a akúkoľvek očakávanú migráciu z medi najednovidové vlákno.
Záver
Patch panely a kazety nie sú len o tom, aby rack vyzeral uprataný. Týkajú sa budovania infraštruktúry kabeláže, ktorá sa ľahšie spravuje, ľahšie sa prispôsobuje a jej modernizácia je menej nákladná. Správny systém závisí od typu média, požiadaviek na konektor, potreby hustoty a od toho, do akej miery sa vaša sieť pravdepodobne zmení.
Pred porovnaním produktov skontrolujte svoje aktuálne prostredie. Uveďte typy konektorov, spočítajte aktívne a plánované porty, všimnite si priestorové obmedzenia v stojane a rozhodnite sa, či je vašou ďalšou fázou vlákno, meď alebo hybrid. Tento inventár zjednodušuje výberový proces - a pomáha vám vyhnúť sa nákupu systému, ktorý o dva roky prerastiete.
