ADSS (všetky dielektrické samonosné)

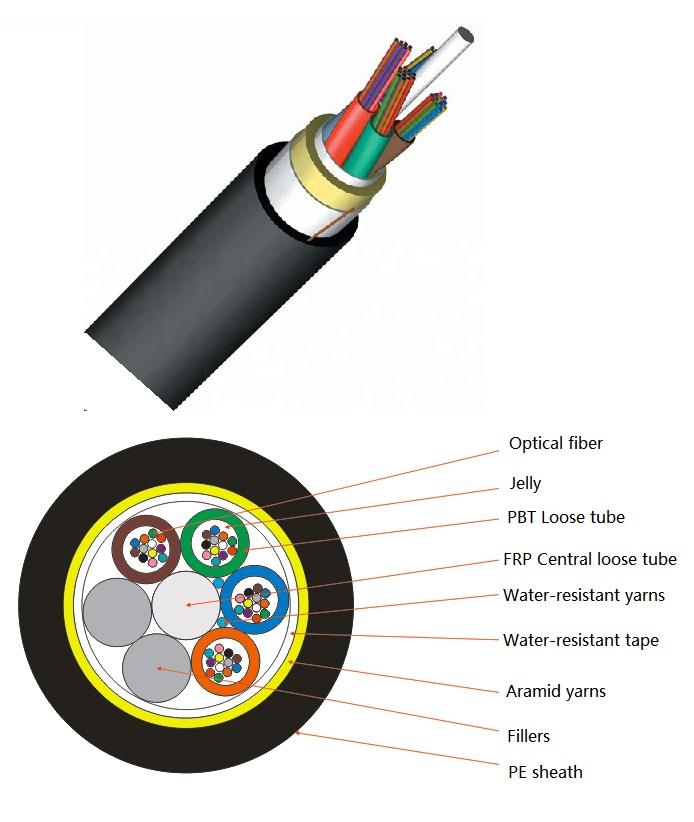

ADSS kábel je uviaznutý v trubici. Vlákna, 250 um, sú umiestnené do voľnej trubice vyrobenej z plastov s vysokým modulom. Skúmavky sú naplnené vodou odolnou plniacou zmesou. Rúry (a plnivá) sú uviazané okolo FRP (Fiber Reinforced Plastic) ako nekovový centrálny pevnostný člen do kompaktného a kruhového káblového jadra. Po naplnení káblového jadra plniacim prostriedkom je obal pokrytý tenkým vnútorným plášťom z PE (polyetylénu). Po nanesení vrstvy nití aramidových nití na vnútorný plášť ako pevnostného člena je kábel doplnený vonkajším plášťom PE alebo AT (anti-tracking).
Anténny kábel ADSS je navrhnutý tak, aby bol voľne zavesený medzi stojatými podperami, ako sú stĺpy, stĺpiky a stožiare. Konštrukcia je vodotesná v pozdĺžnom smere vďaka použitiu želé naplnených vodičov zväzkov a napučiavacej pásky. Vonkajší plášť je odolný voči UV žiareniu a zároveň poskytuje ochranu pred vplyvmi prostredia, ako je sneh, ľad, izolácia slnka a vietor. Voľný dizajn trubice poskytuje stabilný výkon v širokom rozsahu teplôt a je kompatibilný s akýmkoľvek optickým vláknom telekomunikačnej triedy. ADSS je k dispozícii v rôznych dĺžkach rozpätia a zaťažení vetrom.
Kábel ADSS je možné inštalovať metódou live-line na prenosovom vedení pod napätím. Vláknité káble sú všeobecne podopreté na spodných priečnych ramenách veže, čo poskytuje dobrý odstup od zeme. Keď sú vlákna inštalované uprostred veže, je nepravdepodobné, že by vláknový kábel zasiahol vodiče pod napätím. Nižšie hmotnosti a sily sa používajú pri inštalácii v porovnaní s kovovými káblami, takže sa môže použiť ľahšie zariadenie.
Inštalačná technika je podobná inštalácii nadzemných vodičov, pričom je potrebné dbať na to, aby sa zabránilo nadmerne úzkemu ohybu kábla a nastaveniu priehybov jednotlivých rozpätí ako pri kovových kábloch.
Funkcia / výhoda
• Až 96 vlákien (AD10), až 144 vlákien (AD20)
• Vysoká odolnosť voči efektu sledovania poskytuje dlhú životnosť
• Sieťový dizajn SZ umožňuje ľahký prístup a izoláciu
vlákna z inštalačných a environmentálnych prísad
• Konštrukcia Drycore pre vynikajúce vlastnosti blokovania vody
a ľahšia manipulácia
• Minimálne dodatočné zaťaženie spôsobené malým priemerom a nízkou hmotnosťou
s aramidovými priadzami s vysokou pevnosťou
• Vlastné návrhy k dispozícii *
• Vyhovuje norme IEEE P-1222, uznávanému štandardu pre kábel z optických vlákien ADSS
* Poznámka: Materiál plášťa (MDPE alebo TRPE) a umiestnenie kábla na nosných konštrukciách
Pred inštaláciou by sa mali skontrolovať obvody 110 kV alebo vyššie.
