Jasné pochopenie rozdielu medzi vláknitým pigtail a patch cordom
Predtým viem len odlišný vzhľad vláknitého pigtail a patch cord. Fiber pigtail vs vlákno patch patch: aký je rozdiel?
Kábel z optických vlákien = konektor z optických vlákien + kábel z optických vlákien + konektor z optických vlákien
ale pigtail z optických vlákien = konektor z optických vlákien + kábel z optických vlákien. Myslím, že sa to medzi nimi dá ľahko oddeliť.
Nedávno som čítal diskusiu o rozdieloch medzi vláknitým pigtail a jadrom záplaty. Existuje toľko profesorských ľudí, ktorí o tom diskutujú. Dávajú mi jasné pochopenie, že:
Patch šnúry sú vyrobené buď z jednoduchých alebo viacvláknových káblov (zvyčajne určených pre použitie v interiéri) a na každom konci sú spojené pomocou konektorov z optických káblov (buď z jedného vlákna alebo z viacerých vlákien). Niekedy sa prepojovacie káble nazývajú prepojky, najmä ak sú simplexné alebo dvojité. Konektory sú vybrané tak, aby sa zhodovali s prepojovacím zariadením alebo káblovými konektormi. Dôležitá myšlienka je, že kábel má konektor na každom konci. Vlákno môže byť buď pevné, alebo voľné, a kábel môže byť vyrobený z rôznych priemerov (bežné sú 1,2 mm až 3,0 mm). Patchovací kábel môže mať jeden typ konektora (ST FC, SC, LC, atď.) Na jednom konci a iný konektor na druhom, pokiaľ sú všetky vlákna spojené na každom konci kábla - jedná sa o prechodový mostík. Prepojovacie káble sa bežne používajú na pripojenie portov na rámcoch distribúcie vlákien (FDF). Nový konektor mpo umožňuje spustiť samostatný kábel, ktorý automaticky ukončí 12 vlákien jedným jednoduchým zapojením. V porovnaní s bežným prepojovacím káblom s ST FC, SC, LC connetor, kábel MPO je skutočne inovatívna a úžasná skupina produktov, ktoré skutočne zavádza optickú optiku do nového tisícročia.

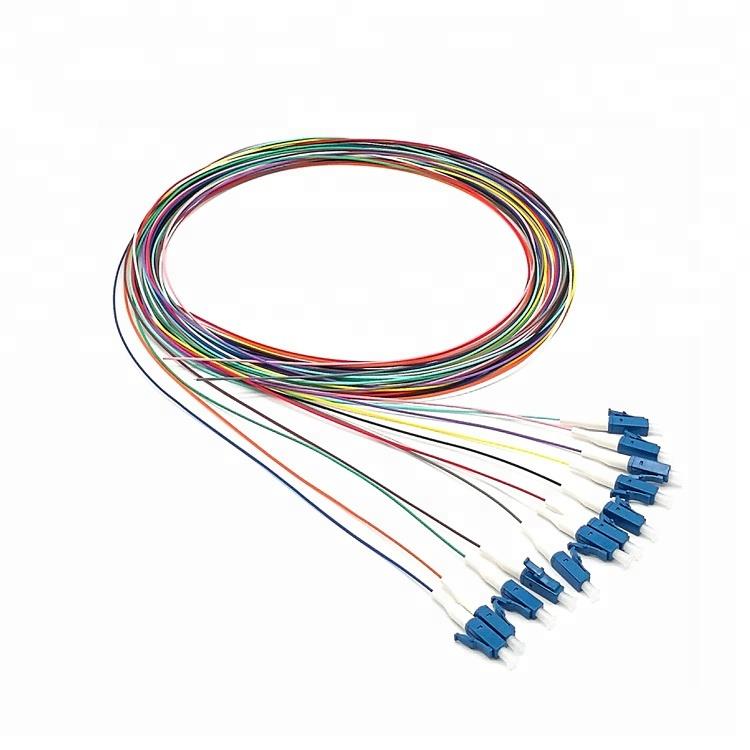

Pigtail je kábel (ako prepojovací kábel alebo prepojka) s iba jedným koncom zakončeným optickým konektorom. Šnúry záplaty sú často narezané na kratšie dĺžky, aby sa vytvorili dve vrkôčiky. Pigtaily sa nachádzajú kdekoľvek, ale častejšie v optických zostavách alebo optických komponentoch
Pigtaily sú inštalované tam, kde budú chránené a zostrihané, povedzme na vnútornej strane ODF, a preto nie sú bežne opláštené. Majú povrchovú vrstvu, takže ich nakrájate na zodpovedajúcu farbu na prichádzajúcom vlákne.
Na druhej strane sa opravné kódy používajú medzi ODF na WDM MUX alebo zariadením. Ak odstránite kód záplaty na použitie ako pigtail, potom v prípade budúceho zavinenia, kde sa zaoberáte viacerými pármi, bude to ťažké. Ak však potrebujete skrátiť kód opravy, skontrolujte jeho vlastnosti.
Všeobecne platí, že jediným veľkým fyzickým rozdielom čiernobielej šnúry a pigtail je to, že šnúra je kus s pevnou dĺžkou a typ kábla s dvojitým koncom sa môže líšiť. Podľa štandardu sa pigtail môže použiť iba na účel ukončenia OFC a prepojovací kábel sa má použiť na spojenie aktívnej zložky s ODF, takže znamená, že sa pigtail nemôže použiť na mieste prepojovacieho kábla.
