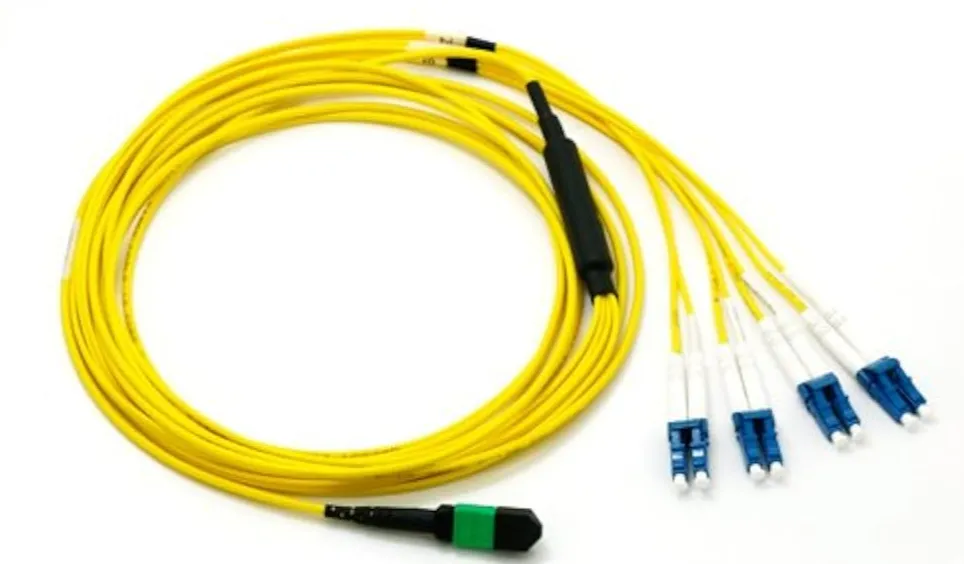

Prerušovacie káble MTP na LC premosťujú chrbtové systémy s vysokou -multi{1}}vláknovou sieťou a tradičnými duplexnými pripojeniami zariadení. Tieto káble konvertujú jeden 8-, 12- alebo 24-vláknový MTP konektor na viacero LC duplexných konektorov, čo umožňuje efektívne prechody medzi rôznymi sieťovými rýchlosťami a typmi zariadení.
Scenáre sieťovej migrácie
Prechody z 10G na 40G siete
Pri inovácii z 10 gigabitovej na 40 gigabitovú infraštruktúru poskytujú prerušovacie káble MTP na LC nákladovo-efektívnu migračnú cestu bez výmeny existujúceho zariadenia. 8-vláknová konfigurácia MTP na LC spája jeden 40GBASE{10}}SR4 QSFP+ transceiver so štyrmi 10GBASE-SR SFP+ transceiverom, pričom efektívne využíva všetky vlákna vlákna.
Tento model nasadenia sa rozšíril v dátových centrách medzi rokom 2017{5}}2024, pretože organizácie potrebovali súčasne podporovať staré 10G servery aj nové 40G prepínače. Prielomový prístup eliminuje potrebu úplnej výmeny infraštruktúry, čím sa znížia kapitálové výdavky o 60 – 75 % v porovnaní s úplnými aktualizáciami systému.
Technická implementácia sa spolieha na paralelnú optiku, kde sa 40G signál rozdeľuje do štyroch nezávislých 10G pruhov. Každý jazdný pruh pracuje rýchlosťou 10 Gbps cez multimódové vlákno (OM3 alebo OM4), čím dosahuje prenosovú vzdialenosť až 100-150 metrov v závislosti od kvality vlákna. Táto vzdialenosť postačuje pre väčšinu pripojení v rámci dátového centra pri zachovaní integrity signálu naprieč všetkými kanálmi.
Migračné cesty 25G na 100G
Podobné princípy platia pri prechode zo sietí 25G na 100G pomocou architektúry MTP na LC. 8-vláknové pripojenie MTP na transceiveri QSFP28 100G sa rozdelí na štyri transceivery SFP28 25G cez jednotlivé duplexné konektory LC. Táto konfigurácia podporuje prírastkové rozširovanie kapacity s rastúcimi požiadavkami aplikácií.
Sieťoví architekti uprednostňujú tento prístup, keď aplikačné servery vyžadujú rôzne vrstvy šírky pásma. Úložné polia môžu vyžadovať plnú priepustnosť 100 G, zatiaľ čo výpočtové uzly fungujú efektívne pri 25 G a prerušovacie káble MTP na LC spĺňajú obe požiadavky v rámci jednotnej infraštruktúry.
Prostredia s vysokou{0}}kabelážou
Optimalizácia priestoru v dátových centrách
Dátové centrá čelia neustálemu tlaku, aby sa maximalizovala hustota portov v rámci obmedzeného priestoru v racku. Riešenia MTP na LC poskytujú značnú úsporu miesta v porovnaní s tradičnou LC-to{2}}kabelážou. 1U optický panel s 12 MTP zadnými portami a 48 LC prednými portami konsoliduje to, čo by inak vyžadovalo 4U konvenčného priestoru pre patch panel.
Výhoda hustoty je výraznejšia v mierke. Použitím 24-vláknových MTP konfigurácií môže jeden 1U kryt spravovať až 1 152 vlákien cez káble MTP-24, čo predstavuje šesťnásobok kapacity duplexných LC systémov. Táto priestorová efektivita sa priamo premieta do znížených nákladov na stojany, zlepšeného prúdenia vzduchu a zjednodušenej správy káblov.
Reálne{0}}implementácie ukazujú, že nasadenia MTP s vysokou-hustotou znižujú preťaženie káblovej trasy o 65-80 %. Menej jednotlivých káblov znamená jednoduchšie odstraňovanie problémov, rýchlejšie presuny-pridáva{8}}zmeny a nižšie náklady na prácu pri priebežnej údržbe. Sieťové tímy uvádzajú 40-60 % skrátenie času inštalácie káblov pri nasadení MTP chrbtice s LC breakout v porovnaní s LC kabelážou typu point-to-point.
Architektúra štruktúrovanej kabeláže
Prerušovacie káble MTP na LC vynikajú v prostrediach štruktúrovanej kabeláže, kde sa permanentné chrbticové linky pripájajú k zariadeniu flexibilnej prístupovej vrstvy. Strana MTP je zakončená kazetami alebo patch panelmi, ktoré slúžia ako trvalá infraštruktúra budovy, zatiaľ čo LC breakouty poskytujú konektivitu na úrovni vybavenia-, ktorá sa často mení.
Táto architektúra oddeľuje stabilnú infraštruktúru (chrbtica MTP) od dynamickej konektivity (LC breakout nohy). Pri výmene alebo premiestňovaní zariadenia technici manipulujú iba s LC pripojeniami, zatiaľ čo prenos MTP s vysokým-vláknom-zostáva nerušený. Tento prístup znižuje opotrebovanie drahých hlavných káblov a zachováva dlhodobú-spoľahlivosť siete.
Požiadavky na kompatibilitu zariadení
Prispôsobenie rozhrania transceivera
Káble MTP na LC riešia nesúlad rozhrania medzi modernými paralelnými optickými transceivermi a staršími zariadeniami. Súčasné 40G a 100G transceivery s krátkym{3}}dosahom (SR4, CSR4) sú vybavené MTP/MPO rozhraniami, ktoré podporujú paralelný prenos 8-12 vlákien. Medzitým inštalovaná základňa zariadení 10G a 25G prevažne využíva LC duplexné konektory.
BezMTP Breakout kábelPri riešeniach by si prepojenie týchto rôznych typov rozhraní vyžadovalo drahé zariadenie na konverziu médií alebo kompletnú výmenu transceivera. Prerušovací kábel poskytuje priamu optickú konektivitu, eliminuje aktívne konverzné vrstvy a s nimi spojené náklady, spotrebu energie a body zlyhania.
Pri výbere konfigurácií MTP na LC záleží na špecifickej kompatibilite transceivera. Napríklad 40GBASE{2}}vysielače a prijímače SR4 vyžadujú 8-vláknové pripojenie MTP, ktoré sa rozdelí na štyri duplexné páry LC. Kábel musí zodpovedať požiadavkám na polaritu transceivera (zvyčajne typu B pre aplikácie paralelnej optiky), aby sa zabezpečilo správne zarovnanie prenosových línií s prijímacími líniami naprieč linkou.
Schopnosti prepínania portov
Moderné prepínače dátových centier od spoločností Cisco, Arista, Juniper a ďalších podporujú konfigurácie rozdelenia portov, ktoré umožňujú, aby jeden 40G alebo 100G port fungoval ako viacero portov s nižšou{2}}rýchlosťou. Keď je aktivovaný prostredníctvom konfigurácie prepínača, jeden 40G QSFP+ port sa stane štyrmi nezávislými 10G rozhraniami, alebo sa jeden 100G QSFP28 port rozdelí na štyri 25G porty.
Prerušovacie káble MTP na LC fyzicky umožňujú tieto softvérom -definované rozdelenia portov. Konektor MTP sa zapája do vysokorýchlostného-vysielača a prijímača QSFP, zatiaľ čo každý pár LC sa pripája k samostatným sieťovým zariadeniam a vytvára štyri nezávislé dátové cesty. Táto flexibilita umožňuje sieťovým operátorom prispôsobovať-veľkosť prideľovania šírky pásma skutočným potrebám aplikácie, a nie príliš{5}}poskytovanie tak, aby zodpovedalo dostupným rýchlostiam portov.
Implementácia vyžaduje hardvérové schopnosti (kábel MTP na LC) a konfiguráciu softvéru. Prepínače musia podporovať prerušovací režim pre konkrétne porty, zvyčajne konfigurovateľné pomocou rozhrania príkazového{1}}riadku alebo softvéru na správu. Nie všetky modely prepínačov podporujú breakout na každom porte, takže overenie kompatibility pred nasadením zabraňuje problémom s integráciou.
Úvahy o type vlákna
Nasadenie vo viacerých režimoch vs. jeden-režim
Výber medzi viacrežimovým a jednorežimovým-káblom MTP na LC závisí predovšetkým od požiadaviek na prenosovú vzdialenosť. Konfigurácie s viacerými režimami využívajúce vlákno OM3 alebo OM4 vyhovujú väčšine aplikácií dátových centier so vzdialenosťou do 100-400 metrov. Tieto nasadenia ťažia z lacnejšej 850nm optiky a zjednodušených požiadaviek na leštenie konektorov.
Multimode vlákno OM4, najbežnejšia voľba pre aplikácie MTP to LC breakout v roku 2024-2025, podporuje 40GBASE-SR4 až do 150 metrov a 100GBASE-SR4 až do 100 metrov. Vlákno OM5 ďalšej{14}}generácie mierne predlžuje tieto vzdialenosti a zároveň pridáva podporu pre krátkovlnné multiplexovanie s delením vlnovej dĺžky (SWDM), hoci OM4 zostáva dominantným štandardom pre rovnováhu medzi cenou a výkonom.
Jedno{0}}režimové prerušovacie káble MTP na LC slúžia na dlhšie-vzdialenosti, ktoré presahujú možnosti viacerých režimov. Vzájomné prepojenia kampusov, spojenia v-metrovej oblasti a prepojenia medzi-budovami v dĺžke niekoľkých kilometrov si vyžadujú jedno{5}}vlákno s optikou 1310 nm alebo 1550 nm. Jedno{9}}režimové nasadenia však stoja 2 až 3-krát viac ako viacrežimové kvôli prísnejším toleranciám a požiadavkám na presnosť konektorov.
Správa polarity konektorov
Správna správa polarity zaisťuje, že prenášané signály dosiahnu správne prijímacie vlákna v rámci pripojenia MTP k LC. Priemysel štandardizuje tri metódy polarity (typ A, typ B, typ C) pre rôzne aplikačné scenáre. Polarita typu B dominuje 40G/100G breakout aplikáciám, pretože zachováva konzistentné pozície vlákna od 12-vláknového MTP konektora cez každý LC duplexný pár.
Chyby polarity spôsobujú úplné zlyhanie spojenia alebo čiastočnú stratu kanála, takže overenie je nevyhnutné počas inštalácie. Vizuálna kontrola pozícií kľúča konektora, číslovanie vlákien a používanie správnych testovacích postupov zabraňuje nákladným riešeniam problémov po nasadení. Mnoho organizácií farebne-kóduje rôzne typy polarity, aby sa zabránilo zmiešaniu nekompatibilných káblov v rámci toho istého systému.
Faktory inštalácie a nasadenia
Vopred-Ukončené vs. Field{2}}Ukončené riešenia
Vopred{0}}ukončené prerušovacie káble MTP na LC sa dodávajú z výroby so všetkými nainštalovanými, otestovanými a certifikovanými konektormi. Tento prístup typu „plug{2}}and{3}}odstraňuje prácu pri ukončovaní na mieste, znižuje počet chýb pri inštalácii a poskytuje konzistentný výkon podporovaný zárukami výrobcu. Testovanie vo výrobnom závode zaisťuje, že vložný úbytok, vratný úbytok a polarita spĺňajú špecifikácie predtým, ako kábel dosiahne miesto inštalácie.
Alternatívne{0}}ukončenie v teréne-vyžaduje špecializované nástroje, vyškolených technikov a časovo-náročné testovacie postupy. Zatiaľ čo ukončenie v teréne ponúka flexibilitu dĺžky, požiadavky na zručnosti a variabilita kvality robia z pred{4}}ukončených riešení vhodnejšie pre väčšinu aplikácií MTP až LC. Rozdiely v čase inštalácie sú značné: nasadenie a overenie vopred{6}}káblov trvá 5 až 15 minút, zatiaľ čo ukončenie na mieste vyžaduje 2 až 4 hodiny na koncový bod konektora.
Analýza nákladov uprednostňuje vopred{0}}ukončené riešenia pre všetky nasadenia okrem najmenších. Hoci jednotkové náklady sú vyššie ako surové káble a konektory, eliminácia práce v teréne, testovacieho zariadenia a potenciálneho prepracovania v dôsledku defektov zakončenia prináša 30-50% úspory celkových nákladov v typických projektoch.
Správa a smerovanie káblov
Prerušovacie káble MTP na LC predstavujú jedinečné výzvy v oblasti správy káblov v dôsledku ich prechodu z jedného kmeňa na viacero LC nožičiek. Zlomový bod vyžaduje primeraný priestor pre vejár a uvoľnenie napätia, aby sa zabránilo poškodeniu vlákna. Špecializované vypínacie topánky rozdeľujú napätie cez zväzok vlákien a chránia jednotlivé pramene pred nadmerným ohybom alebo napätím.
Správne vedenie zachováva minimálny polomer ohybu po celej dĺžke kábla. Káble MTP na LC zvyčajne špecifikujú 10-15x priemer kábla pre zaťažené ohyby (inštalované a zaistené) a 20x priemer pre nezaťažené inštalačné ohyby. Porušenie týchto špecifikácií spôsobuje zoslabenie signálu, zvýšenú stratu vloženia a potenciálne prerušenie vlákna, ktoré sa prejavuje ako občasné alebo trvalé zlyhania spojenia.
Efektívne stratégie správy káblov oddeľujú smerovanie kmeňa MTP od správy vylamovacích nôh LC. Kmeň prechádza vysokokapacitnými{1}}cestami k distribučným bodom, kde dochádza k prerazeniu v kontrolovaných zónach s primeraným priestorom. LC nohy potom smerujú cez štandardný káblový manažment k jednotlivým pripojeniam zariadení, čím je komplexný ventilátor organizovaný a udržiavateľný.
Faktory výkonu a spoľahlivosti
Rozpočty strát z vloženia
Každé optické pripojenie predstavuje stratu vloženia, ktorá musí zostať v rámci rozpočtových obmedzení pre spoľahlivú prevádzku. Prerušovacie káble MTP na LC pridávajú dve konektorové rozhrania na kanál (jeden MTP a jeden LC), z ktorých každé prispieva k typickej vložnej strate 0,35-0,75 dB. Dodatočné spoje alebo medziľahlé spojenia ďalej znižujú dostupnú stratu.
Pre 40GBASE-SR4 cez vlákno OM4 umožňuje špecifikácia IEEE maximálnu stratu vloženia 1,5 dB. Typické nasadenie prerušenia MTP na LC spotrebuje 0,5 až 1,0 dB, čo ponecháva rezervu na straty prepojovacích káblov, kaziet a vlákien. Prekročenie stratového rozpočtu spôsobuje bitové chyby, klopanie odkazu alebo úplné zlyhanie spojenia, najmä pri maximálnych špecifikovaných vzdialenostiach.
Vysoko-kvalitné káble MTP na LC od renomovaných výrobcov špecifikujú maximálnu stratu vloženia 0,35 dB na pár konektorov, pričom mnohé dosahujú 0,25 dB alebo menej. Prémiové „elite“ alebo „nízko{4}}stratové“ varianty ďalej znižujú stratu vloženia na 0,15 dB na spárovaný pár, čo je cenné v dlhých spojeniach alebo systémoch s viacerými spojovacími bodmi, kde záleží na každom zlomku decibelu.
Odolnosť voči životnému prostrediu
Štandardné káble MTP na LC vyhovujú prostrediam riadených dátových centier so stabilnou teplotou a vlhkosťou. Náročnejšie aplikácie si vyžadujú špecializované varianty: pretlakové-káble pre vzduchotechniku-spĺňajú požiarne bezpečnostné predpisy, zatiaľ čo vonkajšie-verzie odolajú extrémnym teplotám, vlhkosti a UV žiareniu.
Pancierové vylamovacie káble MTP na LC poskytujú mechanickú ochranu v prostrediach s nebezpečenstvom rozdrvenia alebo častou manipuláciou. Vystuženie oceľovými alebo aramidovými vláknami zvyšuje pevnosť v ťahu 5-10x v porovnaní so štandardnými káblami, čím zabraňuje poškodeniu počas inštalácie alebo neúmyselnému kontaktu. Dodatočná ochrana prichádza so zvýšenými nákladmi a zníženou flexibilitou, ktorá je vhodná tam, kde fyzická odolnosť prevažuje nad pohodlím pri manipulácii.
Priemyselné a vonkajšie nasadenie MTP až LC môže špecifikovať konektory odolné voči poveternostným vplyvom s krytím IP68, ktoré tesnia proti vniknutiu vody a prachu. Tieto špecializované varianty umožňujú optické pripojenie v telekomunikačných skriniach, vzdialených anténnych inštaláciách a iných náročných prostrediach, kde by štandardné konektory zlyhali.
Analýza nákladov a škálovateľnosti
Ekonomika počiatočného nasadenia
Náklady na prerušovací kábel MTP na LC sa výrazne líšia v závislosti od počtu vlákien, dĺžky, kvality konektora a hodnotenia. 8-vláknový OM4 kábel MTP na LC (3 metre) zvyčajne stojí 80 až 150 USD od hlavných výrobcov, zatiaľ čo ekvivalentné 12-vláknové varianty sa pohybujú v rozmedzí 120 až 200 USD. Jednorežimové verzie dosahujú 30 – 50 % prémií oproti viacrežimovým vďaka prísnejším výrobným toleranciám.
V porovnaní s celkovými nákladmi na vlastníctvo poskytujú riešenia pre odstávky MTP až LC vynikajúcu hospodárnosť v miernom rozsahu. Pre štyri pripojenia 10G stojí použitie jedného prerušovacieho kábla MTP na LC približne rovnaké ako štyri samostatné duplexné prepojovacie káble LC plus súvisiaca infraštruktúra. Prelomový prístup však šetrí značnú prácu počas inštalácie a rekonfigurácie a zároveň umožňuje budúce upgrady na 40G výmenou iba vysielačov a prijímačov.
Vo väčšom rozsahu sa nákladové výhody znásobujú. Dátové centrum vyžadujúce 48 10pripojenie G môže použiť 12 prerušovacích káblov MTP na LC namiesto 48 samostatných káblov LC, čím sa zníži počet káblov o 75 %, zjednoduší sa infraštruktúra a proporcionálne sa skráti čas inštalácie. Konsolidovaný prístup tiež znižuje priebežné prevádzkové náklady prostredníctvom zjednodušenej údržby a rýchlejšieho riešenia problémov.
Budúce-stratégie overovania
Sieťová infraštruktúra zvyčajne funguje 7-10 rokov pred veľkými inováciami, vďaka čomu je na ochranu investícií nevyhnutná pripravenosť na budúcnosť. Systémy MTP na LC vynikajú v prispôsobení sa technologickým prechodom, pretože káblová infraštruktúra zostáva stabilná, zatiaľ čo sa menia iba transceivery, aby umožnili nové rýchlosti.
Dátové centrum, ktoré dnes inštaluje 8-vláknovú MTP chrbticu s LC breakout kazetami, môže dnes podporovať viacero evolučných ciest: súčasné 40G-až{10}}4x10G, budúce 100G-až 4x25G alebo dokonca 400G až 4x100G s použitím rovnakého fyzického vlákna. Táto flexibilita pochádza z architektúry paralelnej optiky, kde dochádza k zvýšeniu rýchlosti aktualizáciou vysielačov a prijímačov na rýchlejšie prenosové rýchlosti na jeden jazdný pruh, namiesto toho, aby bola potrebná úplná výmena káblov.
Skutočná budúcnosť-vyžaduje výber vhodných typov vlákien počas počiatočného nasadenia. Dnes nainštalované multimódové vlákno OM4 bude podporovať očakávané zvýšenie rýchlosti do roku 2030-2035 pre typické vzdialenosti dátových centier. Organizácie, ktoré plánujú dlhšie životné cykly infraštruktúry, by napriek vyšším počiatočným nákladom mali zvážiť OM5 alebo single{7}}vlákno, čím sa zaistí, že pasívna elektráreň bude obsahovať technológie novej generácie bez predčasnej výmeny.
Často kladené otázky
Aký je rozdiel medzi 8-vláknovým a 12-vláknovým MTP-LC breakout káblom?
8-vláknová konfigurácia MTP na LC efektívne využíva všetky vlákna a poskytuje presne štyri duplexné LC páry z ôsmich celkových vlákien. To dokonale zodpovedá aplikáciám 40G SR4 a 100G DR4 bez plytvania. 12-vláknová verzia poskytuje šesť LC duplexných párov, ale pri pripájaní 40G SR4 transceiverov, ktoré používajú iba osem vlákien, plytvá štyrmi vláknami. Vyberte si 8-vláknové pre 40G výpadky a 12-vláknové, ak potrebujete šesť diskrétnych LC pripojení alebo keď vaše zariadenie špecificky vyžaduje 12-vláknové MTP rozhrania.
Môžem použiť káble MTP na LC pre aplikácie 40G aj 100G?
Káble MTP na LC pracujú s viacerými rýchlosťami v závislosti od konfigurácie. 8-vláknový kábel podporuje 40G-na-4x10G alebo 100G na 4x25G výmenou iba vysielačov a prijímačov. 100GBASE-SR10 však vyžaduje 24-vláknové MTP pripojenia rozčlenené na desať LC duplexných párov pomocou iného typu kábla. Pred výberom káblov si vždy overte počet vlákien a požiadavky na polaritu vášho konkrétneho vysielača a prijímača, aby ste zaistili kompatibilitu.
Ako overím, že polarita kábla MTP na LC je správna pre moju aplikáciu?
Väčšina aplikácií dátových centier používa polaritu typu B pre paralelnú optiku 40G/100G. Overte to kontrolou špecifikácie štítku kábla a porovnaním s dokumentáciou vášho vysielača a prijímača. Vizuálne skontrolujte, či sa poloha kľúča konektora MTP zhoduje so zásuvkou vášho transceivera (hore alebo dole). Na potvrdenie použite vizuálny lokátor porúch na jednom konci a zároveň kontrolujte svetelný výstup na špecifických LC konektoroch, aby ste sa uistili, že prenosové vlákna sú pripojené do správnych prijímacích pozícií v rámci spojenia.
Aká je maximálna vzdialenosť pre prerušovacie káble MTP k LC?
Samotný kábel neobmedzuje vzdialenosť-pripojené transceivery a typ vlákna určujú maximálny rozsah. S multimódovým vláknom OM4 dosahuje 40GBASE-SR4 150 metrov a 100GBASE-SR4 100 metrov. Varianty s jedným{12}}režimom s príslušnými vysielačmi/prijímačmi LR4 alebo ER4 dosahujú 10 až 40 kilometrov. Prerušovací kábel MTP na LC pridáva minimálnu stratu (typicky celkovo 0,5-1,0 dB), čo mierne znižuje tieto maximálne vzdialenosti, ale zostáva v rámci špecifikácií pre väčšinu aplikácií.
Súvisiace témy: hlavné káble MTP, kazety z optických vlákien, kompatibilita s prijímačom a transceiverom QSFP+, štandardy kabeláže dátových centier, architektúra paralelnej optiky
