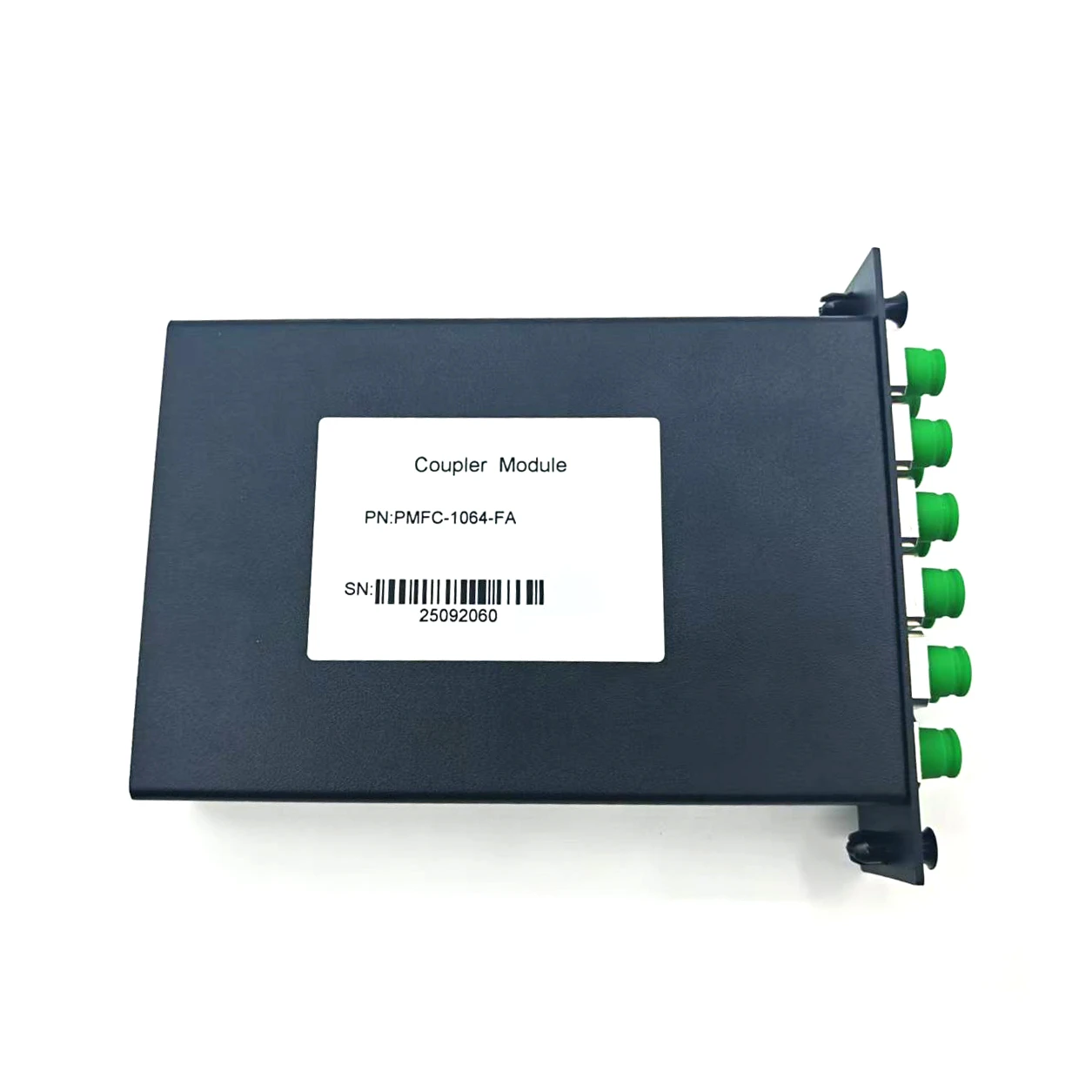

1 × 10 FC/APC polarizácia -

Funkcie

● Vysoký pomer vyhynutia
● Strata vysokej návratnosti
● Nízke náklady

Žiadosti

● Telekomunikácie
● Optický zosilňovač
● Systémy testovania vlákien laserov

Špecifikácie

*Nad konkrétnymi ationmi sú pre devica bez konektora
"*Pre zariadenia s konektormi. IL bude o 0,3 dB vyššia. RL bude 5DB Iower. A ER bude o 2db nižší
*Vlákno PM a kľúč konektora sú zarovnané s pomalou osou. “

Rozmery

Zásadný princíp

Na základe polarizácie - udržiavanie vlastností polarizácie - udržiavanie vlákien (PM vlákna) a princípy rozdelenia/kombinácie napájania vlákninových spojiek sa dosiahne stabilizácia polarizácie pomocou nasledujúcich kľúčových konštrukčných prvkov:
Základy vlákien PM: Vlákno PM využíva špeciálne štruktúry (ako je panda, bowtie a eliptické opláštenie) a stres {- vyvolané na oddelenie dvoch ortogonálnych režimov polarizácie (napr. Ploží a pomaly a pomalé osi), ktoré potláčajú interpretovanie.
Smerový mechanizmus spojenia: Použitie hlavného metódy fúzovaného zužovania sa opláchnutie/jadro dvoch vlákien PM sa roztopí a potom sa roztiahne, aby sa vytvorila medzi jadrami spojovacia oblasť ľahkého poľa. Presným ovládaním zužujúcich sa parametrov (dĺžka a uhol kužeľa) sa dosiahne špecifikované rozdelenie výkonu (napr. 1: 1, 1: 9) optického signálu medzi týmito dvoma vláknami. Polarizačná zhoda: Počas procesu spojenia sú polarizačné osi dvoch polarizácií - udržiavajúce vlákna striktne zarovnané (napríklad pozdĺž „pomalej osi“ alebo „rýchlej os“), aby sa zabezpečilo, že stav cieľovej polarizácie dopadajúceho svetla sa prenáša iba pozdĺž zodpovedajúcej osi bez plešte pozdĺž ortotogonálnej osi. Stav polarizácie konečného výstupného svetla je v súlade s dopadajúcim svetlom.

Typy hlavného prúdu (klasifikované podľa štruktúry/funkcie)

1. Klasifikácia polarizáciou - udržiavanie štruktúry vlákien
● Panda - Typ polarizácie - udržiavanie spojky: najčastejšie používaný typ. Jeho prierez vlákien - obsahuje dve symetrické „stresované zóny“ (pripomínajúce Panda Eyes), čo vedie k rovnomernému stresu a vysokému polarizačnému extinkčnému pomeru (Per). Je vhodný pre väčšinu polarizácie - citlivé systémy (napríklad vláknité gyros a koherentná komunikácia).
● Bowtie {- polarizácia typu - udržiavanie Coupler: jeho „Bowtie {{}}} Stresová zóna má vyšší koeficient dvojfringencie a je vhodný pre aplikácie, ktoré vyžaduje extrémne vysokú polarizačnú stabilitu (ako je napríklad vysoká-}}}} presnosť optikula), ale je to, ale je to relatívne nákladné.
● Eliptické - polarizácia CLAD - udržiavanie spojky: jeho dvojloma sa dosiahne eliptickým plášťom, čo vedie k dobrej mechanickej pevnosti, ale mierne nižšej peri. Často sa používa v jednoduchých polarizačných systémoch v priemyselnom prostredí.
2. Klasifikácia podľa počtu portov
● Polarizácia 2 × 2 - udržiavanie spojky: najbežnejšie používaný typ s dvoma vstupnými portami a dvoma výstupnými portami umožňuje distribúciu optického signálu (napr. Rozdelenie jednej ľahkej dráhy na dva) alebo kombináciu lúča (kombinácia dvoch ľahkých dráh do jedného).

● 1 × n Polarizácia - udržiavanie coupler (rozpad lúča): 1 vstupný port, n výstupné porty (n =3, 4, ...). Používa sa iba na distribúciu energie (napríklad paralelná detekcia viacerých signálov v siete optických senzorov) a nemá žiadnu kombinovanú funkciu lúča.

Poznámky k výberu a použitia

1. Kritériá výberu:
● Uprednostňovanie porovnávania „Prevádzková vlnová dĺžka“ (musí byť v súlade s vlnovou dĺžkou zdroja/detektora svetla systému).
● Určte „pomer extinkcie polarizácie“ na základe scenára (komunikácia väčšia alebo rovná 20 dB, snímanie väčšieho alebo rovnajúceho sa 25 dB, kvanta väčšie ako alebo rovná 30 dB).
● Vyberte „typ portu“ na základe funkcie (2 × 2 pre distribúciu/kombináciu, iba 1 × N pre rozdelenie lúča).
2. Poznámky kusu:
● Zarovnanie osi polarizácie: Pri pripojení sa uistite, že polarizačné osi (napr. Pomalé osi) vstupných a výstupných vlákien sú zarovnané. V opačnom prípade Per výrazne klesne (nesprávne zarovnanie 1 stupňa môže mať za následok pokles 5-10 dB v PER).
● Environmentálna kontrola: Vyhnite sa extrémnym kolísaniam teploty a mechanickým ohybom (polomer polarizácie - udržiavanie vlákniny musí byť väčšie alebo rovné 5 cm), aby sa zabránilo stresu -, ktoré by mohlo viesť k poškodeniu polarizácie.
● Strata pripojenia: Použite vyhradenú polarizáciu - udržiavanie konektorov vlákien (napríklad FC/APC - PM) na zníženie polarizačného krížového priemyslu a straty vloženia počas pripojenia.
