Viacvláknové konektory Konektory MTP® so 4 až 72 kanálmi

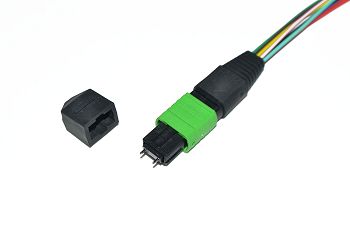

FOCC je certifikovaný montážnik amerických konektorov Conec MTP®. Multivláknový konektor MTP® je registrovaná ochranná známka pre dizajn konektora MPO od US Conec. Konektor MTP® je vysoko výkonný MPO. US Conec vyrába odolné konektory značky MTP®, ktoré poskytujú rýchle pripojenie až pre 72 optických vlákien. Presné zarovnanie je dosiahnuté pomocou patentovaných vodiacich kolíkov v kombinácii s pevne kontrolovanými otvormi vodiacich kolíkov na MT objímke US Conec. Odnímateľné kryty umožňujú rýchlu zmenu pohlavia, čistenie ferule, interferometriu alebo preleštenie konektorov. Konektorové komponenty značky MTP od US Conec sú plne v súlade s normou IEC 61754-7 a TIA 604-5 – typ MPO.

image001(001).jpg image003(001).jpg

Technické informácie:

Typ a Farba Kódové konektory	Vkladanie Strata (IL)	Optické Návratová strata (RL)	Prevádzkové Teplota
Jednorežimový konektor MTP® Elite®	{{0}}.10 dB Typické (všetky vlákna) 0,35 dB Maximum (Jedno vlákno)1	>60 dB (8 stupňový uhol leštený)2	-40 stupňa až 75 stupňov
Jednorežimový štandardný konektor MTP®	{{0}},25 dB Typické (všetky vlákna) 0,75 dB Maximum (Jedno vlákno)1	>60 dB (8 stupňový uhol leštený)2	-40 stupňa až 75 stupňov
Multimódový štandardný konektor MTP®	{{0}}.25 dB Typické (všetky vlákna) 0,75 dB Maximum (Jedno vlákno)1,3	>20 dB (0 stupňov hladko leštené)2,3	-40 stupňa až 75 stupňov
1 test IL podľa IEC 61300-3-4; 2 RL test podľa IEC 61300-3-6; 3 Testované s navrhovanými podmienkami spustenia s kruhovým tokom na 50μm vlákne a 850nm na IEC 61280-4-1.

Odporúčané vyrovnávacie vlákno a farebne označené konektory:

Typ kábla	Jednorežimový MTP® Elite® Konektor	Jednorežimový štandard MTP® Konektor	Multimode MTP® Elite® Konektor	Multimode MTP® Štandard Konektor
Holá stuha	Horčicová farba	Zelená Farba	Farba Aqua	Béžová farba
Plochá stuha Cordage
Kábel Ø 2.{1}} mm
Kábel Ø 3.{1}} mm
Kábel Ø 3,6 mm
Ø kábla 4,5 mm
Kábel Ø 5.{1}} mm
Kábel Ø 5,5 mm

Funkcia:

● Presný nízkostratový továrensky leštený konektor s integrovaným spojom a svorkou vlákna;
● Jednoduché a rýchle ukončenie konektora bez potreby lepidiel alebo leštenia;
● Ustanovenia na vizuálne overenie svetelného zdroja na dosiahnutie optimálneho prenosu spoja;
● Podporované vlákna: OM1, OM2, OM3, OM4, SM;
● Široký rozsah prevádzkových teplôt pre tepelne stabilný optický výkon.

Aplikácia:

● 10-optické siete GbE s viacerými režimami a s jedným režimom;
● chrbticové a horizontálne optické prepojenia v rámci budovy;
● medzistavbové vchodové ukončenia OSP;
● Data Center a hlavné prepojovacie koncovky WAN;
● Rýchle nasadenie vzdialených dátových prepojení;
● Optické vlákno do Predplatiteľ (FTTX);
● Nízky uhol odrazu leští jednorežimové aplikácie.

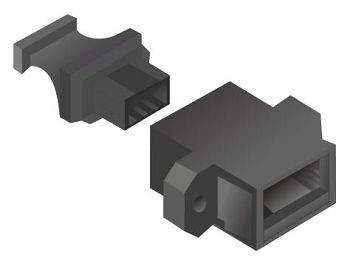

Adaptér MPO/MTP®:


Adaptér štandardnej stopy	SC Footprint adaptér

Zostavy MPO/MTP®:

MPO MTP Konektor z optických vlákien UPC Single-mode Multimode 12F 24F
